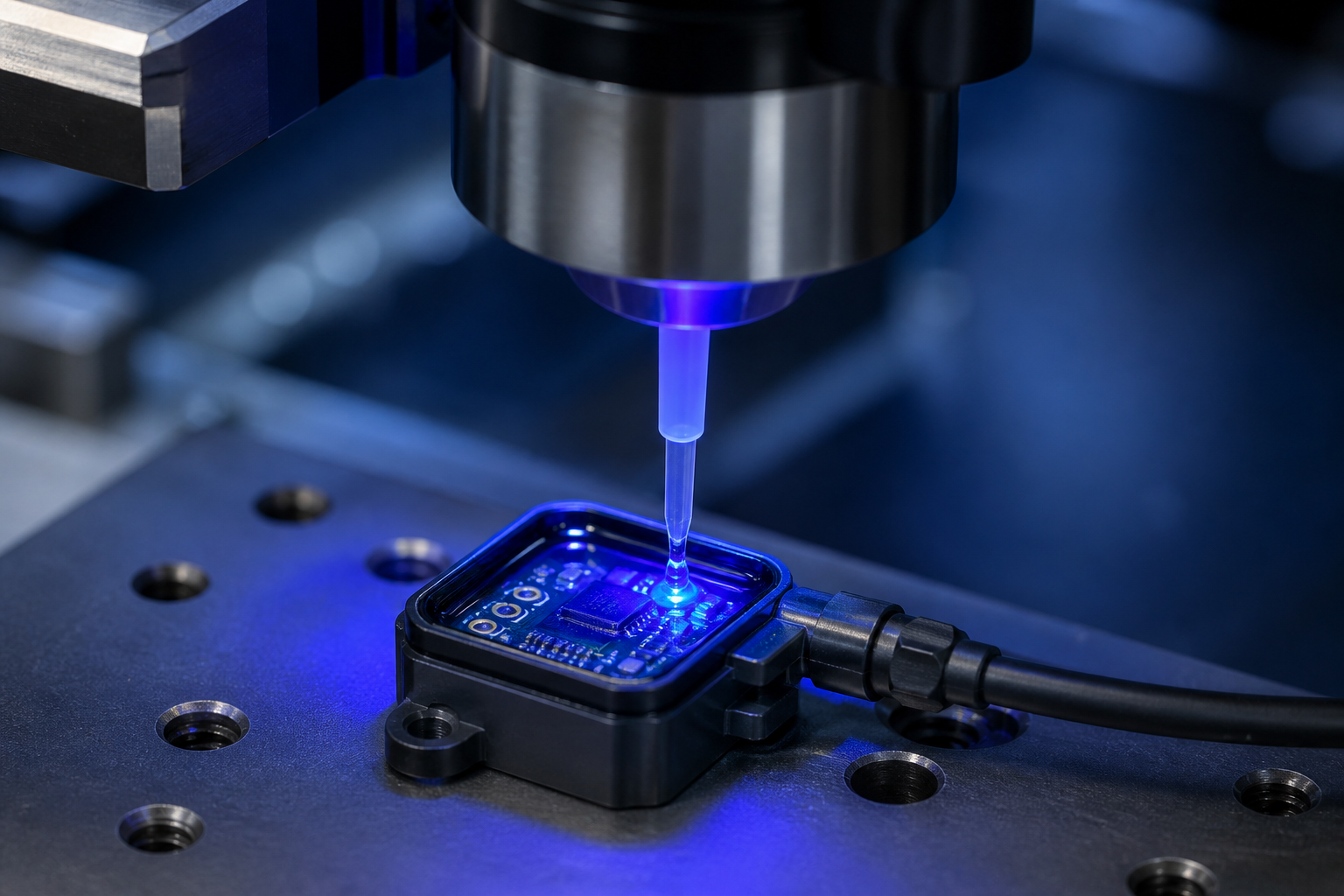

UV灌封通过光照实现快速固化，可用于需要高节拍、低热影响和精确控制固化位置的电子封装与局部保护工序。
典型应用：传感器、小型电子模块、连接器、线束端部、光学组件及其他可被有效照射的局部灌封结构。
方案重点：需要评估材料透光性、灌封深度、光源波长与能量、胶体粘度、气泡排出、固化收缩和对敏感器件的应力影响。
阴影区管理：遮光位置和深层区域可能无法充分固化，应通过结构设计、二次固化体系或工艺调整解决，不能仅以表面固化判断完成度。
英赛力可协助确认材料与光源匹配、点胶和照射参数、样件固化深度及环境可靠性。最终工艺应通过真实结构验证。
